Несколько лет назад мною была разработана и изготовлена беседка на даче.
Беседка представляла собой, по сути, каркас: четыре столбика и стропила для крыши.
На лето беседку накрывали специально сшитым из полиэтилена чехлом, закрепляющимся внизу под крышей.
В конце концов, чехол этот пришёл в негодность, и встал вопрос об изготовлении капитальной крыши.
С учётом возможности приобретения и доставки, а также – крутизны ската, цены и т.д., в качестве материала крыши была выбрана ПВХ вагонка.
Под вагонку на крыше была сделана обрешётка. |
Поскольку крыша беседки четырёхскатная, и все скаты одинаковы, была разработана выкройка на один скат.
Осталось разрезать. Но – чем и как? После ряда экспериментов остановились на электролобзике.
А чтобы ускорить процесс, было изготовлено устройство для распиловки вагонки (стусло). Изготовлено оно полностью из дерева.

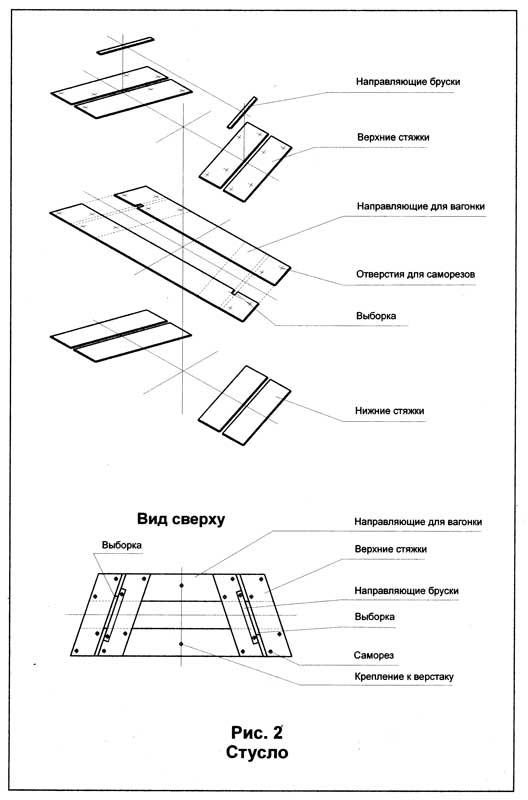

Как видно по эскизу, стусло содержит:
- нижние стяжки,
- направляющие для вагонки,
- верхние стяжки,
- направляющие бруски для электролобзика.

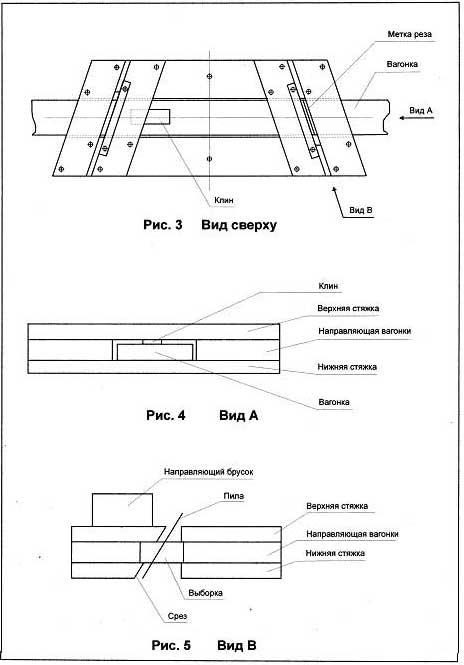

Расстояние между направляющими для вагонки на 2-3 мм больше ширины вагонки. У меня вагонка была 100 мм, значит, расстояние 102 – 103, чтобы вагонка легко заходила, но не болталась. Рис. 3.
Толщина направляющих для вагонки на 2-3 мм больше толщины вагонки. Рис. 4.
Щель между стяжками – для пилы (10 мм).
Отрезанные (можно с запасом по длине), струганные доски собираются в пакет (Рис. 2).
Угол расположения стяжек относительно направляющих для вагонки определяется конкретно, в зависимости от угла ската крыши.
Проще всего это можно сделать по месту.
На стропила кладется горизонтально доска так, как в дальнейшем будет лежать вагонка, и на ней проводятся линии параллельно стропилу для обоих концов вагонки.
Далее в верхних стяжках и направляющих вагонки (2 верхних слоя досок) сверлятся отверстия так, чтобы саморезы свободно заходили в отверстие.
Не насквозь, а только 2 верхних слоя досок!
Затем весь пакет стягивается саморезами.
В собранном пакете пропиливаются 2 выборки (Рис. 2) для захода пилки лобзика.
Собранный пакет устанавливается и прикручивается к верстаку двумя саморезами.
В качестве верстака использавана плаха 5 х 200 мм с подходом с двух сторон.
Теперь надо установить направляющие бруски в соответствии с Рис. 2 так, чтобы пилка прижатого к направляющему бруску корпуса лобзика находилась посредине щели стяжек.
Далее надо проверить ход лобзика.
Для этого надо вставить пилку в выборку и, прижав к направляющему бруску, провести лобзик по щели резки. Пилка должна находиться посредине щели.
Аналогично устанавливается второй направляющий брусок.
Затем изготавливаются два клина так, чтобы при вставленной вагонке клин, установленный между вагонкой и внутренней верхней стяжкой, зажимал вагонку (Рис. 3, Рис. 4).
Для более плотного прилегания конца вагонки к стропилу рез можно делать косой.
Конструкция электролобзика это позволяет.
Для этого в нижней и верхней стяжках делаются срезы. Рис. 5.
На этом изготовление стусла заканчивается.
Пишется гораздо дольше, чем делается!
Для отрезания вагонки устанавливаем размеченную вагонку в боковую щель между верхней и нижней стяжками и продвигаем так, чтобы отметка находилась посреди щели резки. (Рис. 3, Рис. 4).
Затем клинышками закрепляем вагонку.
Заводим пилку в выборку, прижимаем лобзик к направляющему бруску, включаем его и пилим.
Заходим на другую сторону верстака, устанавливаем вагонку на новую отметку и делаем второй рез.
|
Размечали и резали вагонку по ходу сборки крыши.
|

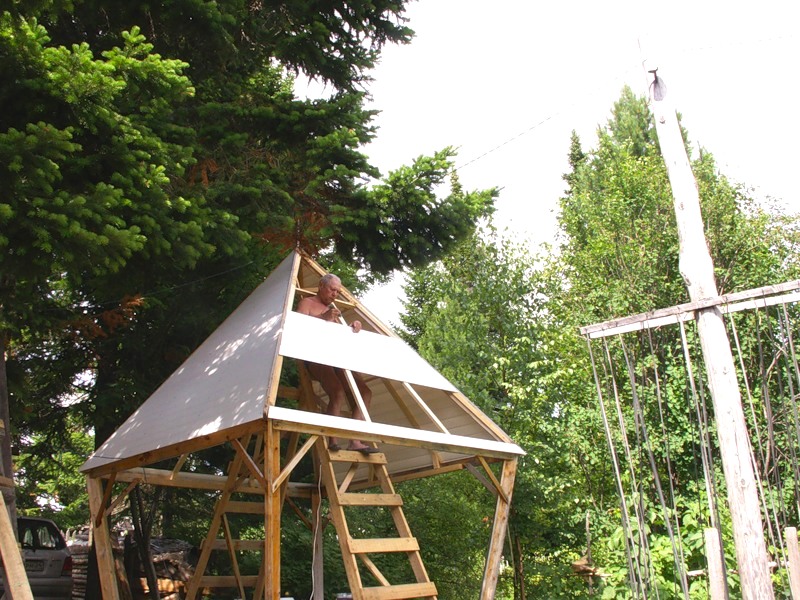

Крыша получилась вот такая.
|
Прошлая зима была очень снежная, но крыша с честью выдержала!
